Материнская плата Biostar NF520-A2

Материнская плата Biostar NF520-A2
Biostar NF520-A2 - системная плата под процессор AMD, на базе чипсета NVIDIA nForce 520 LE (Socket AM2). Лично приобретал данную материнскую плату в начале 2007 года, поэтому, предполагаю, она 2006 года выпуска. Дата производства платы интересна с точки зрения возможности обновления процессора и оперативной памяти. И так, в руководстве пользователя платой указаны совместимые центральные процессоры (CPU) AMD Athlon 64, Athlon 64 FX, Althlon 64X2, Sempron, а архитектура AMD 64 позволяет производить 32 и 64 битные вычисления.

Для установки процессора на плату, используется сокет AM2, поддерживающий все процессоры AMD Athlon 64/X2/FX/Sempron, выпущенные для данного разъема. На русскоязычном варианте официального сайта компании Biostar, есть список поддерживаемых процессоров системной платой NF520-A2. Перед тем как проверять, есть ли процессор в списке поддерживаемых – убедитесь, что используете последнюю версию BIOS. На вкладке "Скачать" можно обновить BIOS, скачать руководство пользователя, утилиты обновления BIOS и различные драйвера на чипсет NVIDIA nForce 520 LE.

Руководство пользователя материнской платы Biostar NF520-A2

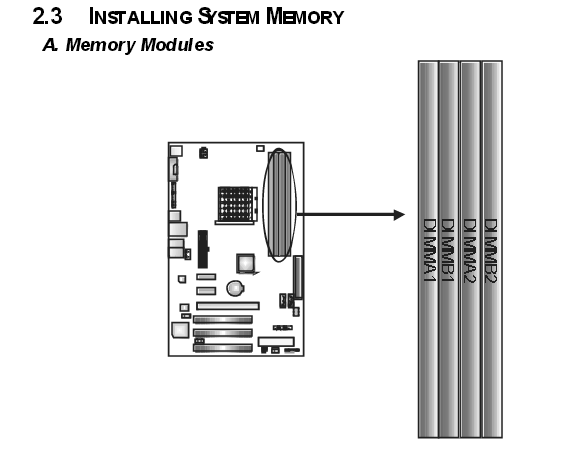

Расположение разъёмов для ОЗУ DDR2 на материнской плате Biostar NF520-A2 Установка ОЗУ DDR2 на материнскую плату Biostar NF520-A2

Оперативная память (ОЗУ) - поддерживает Dual Channel DDR2 533/667/800 МГц 4x слот памяти DDR2 DIMM. Максимальный объем поддерживаемой памяти 8GB. Для запуска функции двухканального режима материнской платы, модули памяти должны быть установлены попарно, как показано в таблице "С".

Двухканальный режим ОЗУ DDR2 для материнской платы Biostar NF520-A2 Установка двухканального режима оперативной памяти для материнской платы Biostar NF520-A2

Остаётся заметить, что слоты памяти каналов №1 и №2 окрашены в разные цвета и что бы, в соответствии с инструкцией, получить двухканальный режим, необходимо вставить две идентичные планки памяти в два соседних слота слева или два соседних слота справа. Также, можно разместить модули в 4 слота, тогда запустится два двухканальных режима. Описание тестирования материнской платы NF520-A2.
